Messprinzip. Der Abstand Sensor/ Messobjekt wird durch die Auswertung der Laufzeit
von reflektierten Ultraschallechos ermittelt. Der externer Sensor sendet Ultraschallimpulse
mit einer mittleren Frequenz von ca. 100kHz.aus, die dann von Oberflächen
reflektiert werden und von dem Sensor auch wieder empfangen werden Die Wiederholungsrate
ist ca. 50Hz.
Weitere Informationen:- Sensor -Schnittstellen -Datenverarbeitung -Datenauswertung -Zubehör -Zurück
Standard-Ausführungsformen
Die Genauigkeit der Dickenmessung mit Ultraschall hängt von der freien
Luftstrecke zwischen den Sensoren und dem Messobjekt ab. Je größer
diese ist, umso mehr freien Platz hat das Messobjekt, bzw. das Bedienpersonal,
aber umso ungenauer wird auch die Messung.
Es existieren drei Standard-Messgabeln
für Messbereiche von 160mm (siehe oben, abgebildet ist der Typ 160L), 66mm
und 20mm, jeweils links- oder rechtszeigend (Typ L oder R).
Größere Weiten lassen sich kundenspezifisch aus Alu-Profilen und speziellen Haltern zusammenstellen. Halterungen und Ventilatoren sind an die jeweiligen Gabeln anschraubbar.
Für besonders beengte Raumverhältnisse existiert eine kleine Ausführung mit speziellen Sensoren.(OP-US 2K).

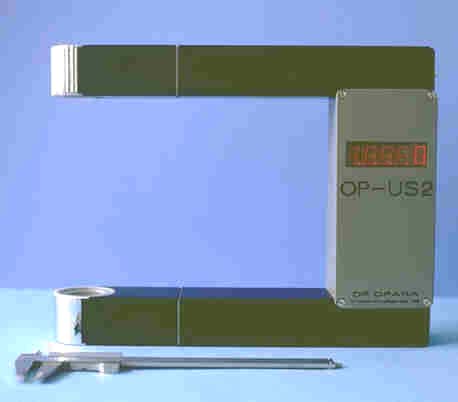

OP-US 2 für Messungen an kontinuierlich
produzierten Produkten:
Die Dicke ist die Differenz einer Summe
von Abstandsmessungen zu einem Referenzwert (-kein Gegenstand ist in der Meßstrecke).
Die Genauigkeit der Messung hängt demnach von einer präzisen Abstandsmessung
zu den Objektoberflächen und einer genauen Kontrolle des Referenzabstandes
ab.

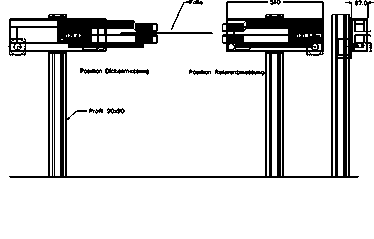

Das Dickenmessgerät OP-US 2TV bestimmt mit Ultraschall die Dicke
über zwei Abstandsmessungen. Die Messgabel wird periodisch vom Messgut
abgezogen und der Referenzwert kontrolliert und gegebenenfalls automatisch nachkalibriert.
Die erzielbare Messgenauigkeit (abhängig noch vom individuellen Messproblem)
liegt bei +/-0.01 mm. Durch Mittelwertbildung lassen sich Genauigkeiten bis
in den Bereich von 0.001 mm erzielen.
Die genaue Form der Gabel ist anpaßbar
an den Meßbereich. Der Abstand der Sensoren kann dabei bis auf 20 mm reduziert
werden für Messbereiche bis 3 mm, aber auch an größere Messbereiche
angepaßt werden. Die Standardmaultiefe der Gabel beträgt 320 mm.
