Anlage zur Dickenmessung von Stahlblech
Die Dickenmessung in der Stahlverarbeitung erfolgt in einer
Umgebung mit hohen mechanischen Kräften, starker elektrischer Störung
und hohen Produktionsdurchsatzraten. Hier sind zusätzliche mechanische
und elektrische Komponenten und weitere Softwaremodule für ein benutzerfreundliches
Meßsystem erforderlich.

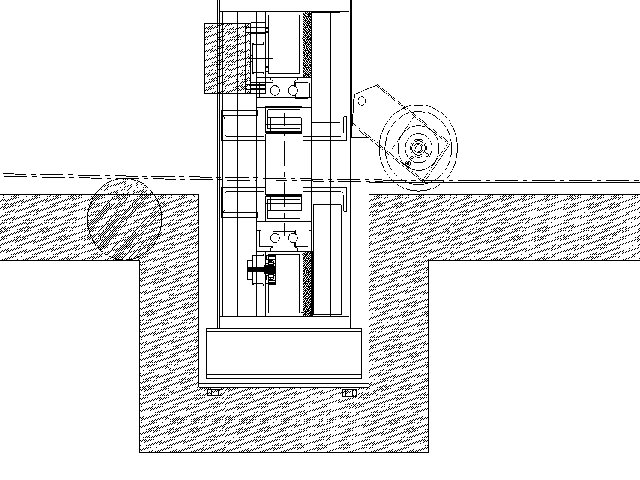

Das verarbeitete Stahlband wird kontinuierlich
durch das Meßsystem geführt. Um ein zweidimensionales Netz von Meßpunkten
auf dem Band zu erhalten, wird ein traversierendes Meßsystem über
die Breite eingesetzt, die longitudinale Koordinate liefert ein Laufrad oder
ein interner Weggeber.(siehe Beispiel)
Das Meßsystem kann durch einen Abweiser geschützt
werden, der sich, über eine Lichtschranke oder manuell gesteuert, über
die traversierenden Sensoren schiebt. Ein solcher Abweiser verhindert, daß
das Coilende, das durch innere Spannungen stark gebogen ist, das Meßsystem
beschädigt.
Die Ultraschallelektronik und -Software entsprechen dem
Dickenmesser OP-US 2. Wieder werden Referenzwerte ermittelt, indem die Sensoren über
das Blech hinaus traversieren.
Die Traversieranlage wird über einen
PC gesteuert. Die Bedienung kann vollautomatisch ablaufen oder über ein
Menusystem manuell gesteuert werden.
Die Daten der Aufträge, die bearbeitet
werden sollen bzw. bearbeitet worden sind, werden in Datenbanken gespeichert.
Wird ein neues Coil aufgelegt, so wird die Dickenmeßanlage überprüft,
eventuell nachjustiert und gestartet. Die gemessenen Daten werden online auf
einem Monitor angezeigt und nach einem, vom Auftrag festgelegten, Toleranzschema
bewertet.

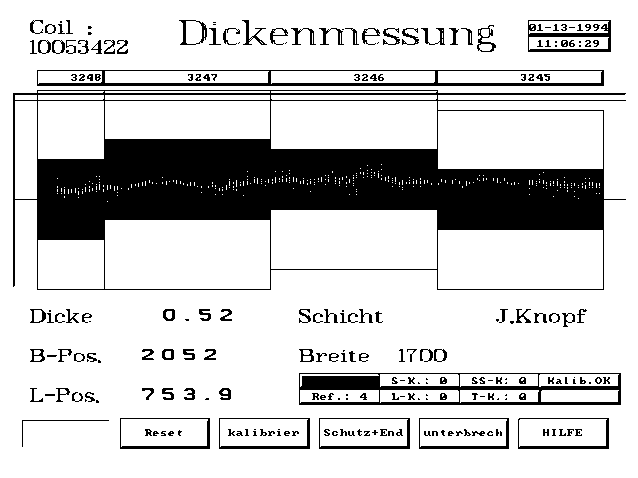

Der Toleranzmonitor besteht aus bis zu 32 einzelnen Kanälen (einstellbar:
Breite, obere-,untere Grenze) und überdeckt die Breite des Bleches. Für
jeden Kanal kann ein Trendplot auf dem Bildschirm oder als Dokumentation ausgegeben
werden.
Das Meßsystem wird von weiteren Softwaremodulen unterstützt,
wie automatische Justierungen, gelernte Korrekturen, Protokolbuch...
Vorteile von Ultraschall bei dieser
Applikation sind:
- Der Meßfenster
ist ca.100 mm hoch, so daß auch stark gekrümmte Bleche gemessen werden.
- Die Meßwerte sind nicht vom Material oder der Oberflächenstruktur
abhängig.
